【Azure云】使用Azure上的应用程序网关和API管理保护API

随着越来越多的工作负载遵循API-first方法进行设计，以及互联网上对web应用程序的威胁数量和严重程度不断增加，制定保护API的安全策略至关重要。实现API安全的一个步骤是通过使用网关路由模式来保护网络流量。除了支持灵活的路由规则外，您还可以使用网关来限制流量源位置和流量质量。本文介绍了如何使用Azure应用网关和Azure API管理来保护API访问。

架构

本文不涉及应用程序的底层服务，如应用程序服务环境、Azure SQL托管实例和Azure Kubernetes服务。图中的这些部分只展示了作为更广泛的解决方案可以做些什么。本文特别讨论了阴影区域、API管理和应用程序网关。

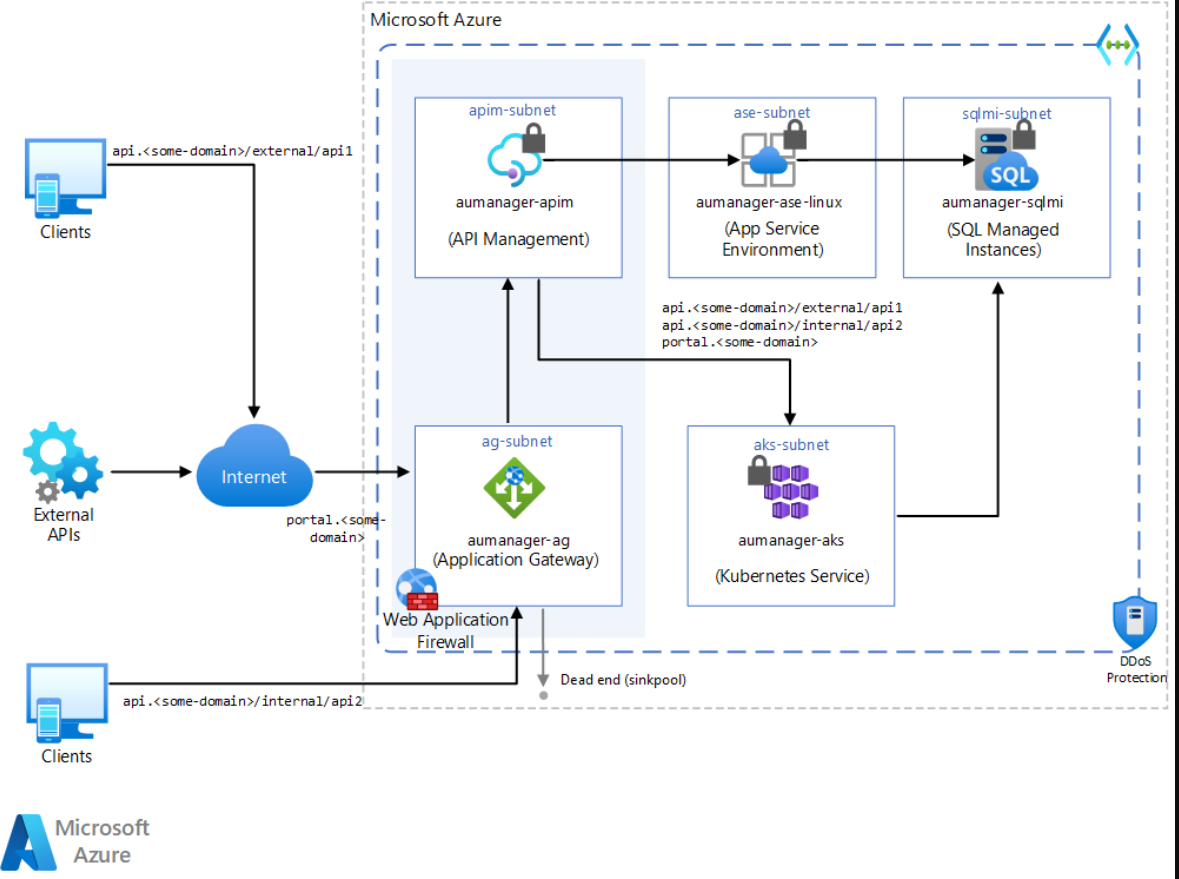

显示应用程序网关和API管理如何保护API的图表。

Download a Visio file of this architecture.

数据流

1. 应用程序网关接收其子网的网络安全组（NSG）允许的HTTP请求。
2. 然后，应用程序网关上的Web应用程序防火墙（WAF）根据WAF规则（包括Geomatch筛选）检查请求。如果请求有效，则继续请求。
3. 应用程序网关设置一个URL代理机制，将请求发送到适当的后端池。例如，根据API调用的URL格式：
   1. URL格式类似api.<some-domain>/external/* 可以到达后端与请求的API进行交互。
   2. 格式化为api的调用api.<some-domain>/* 进入死端（下沉池），这是一个没有目标的后端池。
4. 此外，应用程序网关在api下接受和代理来自同一Azure虚拟网络中资源的内部调用<某些域>/internal/*。
5. 最后，在API管理层，API被设置为接受以下模式下的调用：
   1. api.<some-domain>/external/*
   2. api.<some-domain>/internal/*
      在这种情况下，API管理使用两种类型的IP地址，公共和私有。公共IP地址用于端口3443上的内部通信，以及用于外部虚拟网络配置中的运行时API流量。当API管理将请求发送到公共的互联网交换后端时，它会显示一个公共IP地址作为请求的来源。有关更多信息，请参阅VNet中API管理服务的IP地址。
6. 应用程序网关级别的路由规则正确地重定向门户下的用户<一些域>/*到开发人员门户，以便开发人员可以从内部和外部环境管理API及其配置。

组件

• Azure虚拟网络使许多类型的Azure资源能够通过互联网和本地网络进行私人通信。
• Azure应用程序网关是一个web流量负载均衡器，用于管理web应用程序的流量。这种类型的路由被称为应用层（OSI第7层）负载平衡。它承载一个Web应用程序防火墙（WAF），以防止常见的基于Web的攻击向量。
• Azure API管理是针对所有环境的API的混合、多云管理平台。API管理为现有后端服务创建一致的现代API网关。

建议

此解决方案的重点是实现整个解决方案，并测试从API管理虚拟网络内部和外部对API的访问。有关API管理虚拟网络集成过程的更多信息，请参阅将API管理与应用网关集成在内部VNET中。

要在后端与专用资源通信，应用程序网关和API管理必须与资源位于同一虚拟网络中，或者位于对等虚拟网络中。

• 私有的内部部署模型允许API管理连接到现有的虚拟网络，使其可以从该网络上下文内部访问。若要启用此功能，请部署开发人员或高级API管理层。
• 管理Azure密钥保管库中的证书和密码。
• 要个性化与服务的交互，可以使用CNAME条目。

选择

您可以使用其他服务提供类似级别的防火墙和Web应用程序防火墙（WAF）保护：

• Azure前门
• Azure防火墙
• 合作伙伴解决方案，如Barracuda
• Azure市场中提供的其他解决方案


注意事项

可靠性

Azure应用程序网关始终以高度可用的方式部署，无论实例数量如何。为了避免区域故障的影响，您可以将应用程序网关配置为跨多个可用区域。有关更多信息，请参阅自动缩放和高可用性。

为API管理服务组件启用区域冗余，以提供弹性和高可用性。区域冗余在物理上分离的区域中跨数据中心复制API管理网关和控制平面，使其对区域故障具有弹性。API管理高级层需要支持可用性区域。

API管理还支持多区域部署，这可以在一个区域离线时提高可用性。有关详细信息，请参见多区域部署。在这种拓扑结构中，每个区域也有一个应用程序网关很重要，因为应用程序网关是一个区域服务。

安全

有关应用程序网关安全性的更多信息，请参阅应用程序网关的Azure安全基线。

有关API管理安全性的更多信息，请参阅API管理的Azure安全基线。

Azure DDoS防护与应用程序设计最佳实践相结合，提供了增强的DDoS缓解功能，以提供更多抵御DDoS攻击的防御。您应该在任何外围虚拟网络上启用Azure DDOS保护。

成本优化

此体系结构的成本取决于配置方面，如：

• 服务层
• 可扩展性，即服务为支持给定需求而动态分配的实例数量
• 此体系结构是连续运行还是每月仅运行几个小时

评估完这些方面后，请转到Azure定价计算器来估计定价。

性能效率

应用程序网关是该体系结构的入口，WAF功能需要为每个请求分析提供额外的处理能力。为了允许应用程序网关在现场扩展其计算能力，启用自动缩放非常重要。有关详细信息，请参见指定自动缩放。按照产品文档中的建议确定应用程序网关的子网大小。这样可以确保子网足够大，以支持完全扩展。

若要支持高度并发的场景，请启用API管理自动缩放。自动缩放扩展了API管理功能，以应对不断增长的传入请求。有关详细信息，请参阅自动缩放Azure API管理实例。

部署此场景

此场景在具有内部API管理和Web应用程序的应用程序网关的Azure Quickstart库发布中演示。

Design your APIs following good Web API design guidelines and implement them using good Web API implementation practices.

• URL path-based routing overview
• Tutorial: Create an application gateway with path-based routing rules using the Azure portal
• Tutorial: Create an application gateway with URL path-based redirection using the Azure CLI
