【API网关】将Keycloak IAM与APISIX集成以保护您的Kubernetes服务

在本文的第一部分中，我们将Key斗篷安装到我们的Kubernetes集群中，并对其进行配置，使其可以从Internet访问。现在我们需要使用它。

Keycloak solution


强制身份验证

在本文中，我们将使用上一篇文章中使用的测试服务作为我们的微服务。目前应该可以通过APISIX的APISIX API网关访问该服务<CUSTOM DOMAIN>/worlds，因为这就是我们配置NGINX入口网关和APISIX的方式。

我们在本文中要做的是保护此服务的安全，以便您必须登录并验证自己，然后才能访问它。

此强制执行是在APISIX数据层内完成的，要求我们配置APISIX以检查经过身份验证的用户。

流

这将是流程：

1. 用户尝试在没有有效令牌的情况下访问服务，并收到302重定向以登录
2. 用户进入Keycloft并登录并接收加密cookie形式的令牌
3. 用户现在再次访问该服务，这次使用令牌
4. APISIX验证令牌是否有效
5. APISIX提供对服务的访问

从API网关返回401

在针对API网关开发API的过程中，我很早就意识到了对302HTTP重定向状态的依赖。许多API网关被设计为在用户尚未登录的情况下返回302，从而将用户重定向到登录页面。

这突出了用户正在使用浏览器访问API并且浏览器能够理解302并重定向到登录的广泛假设。

但是，如果我们的客户端不是浏览器，而是系统呢？如果用户界面的设计者想在重定向发生之前做些什么呢？

虽然浏览器很容易理解302响应，但它可能不适合API的使用。在这些情况下，如果没有认证，则需要返回401以表明请求没有附加认证，如果用户被认证但未被授权，则返回403。

很高兴看到APISIX实际上有一个在两者之间切换的配置选项。在本文中，我们将使用302响应，就像使用浏览器一样，但您可以切换标志以获得401响应。

我是否已通过身份验证？

为了保护服务，我们需要检查用户是否已登录。我们将使用开放ID连接（OIDC）协议来实现这一点。你可以在我的另一篇文章中阅读有关OIDC的内容。

使用此协议（特别是隐式Fow 【Implicit Fow】），我们将只允许拥有有效JSON Web令牌（JWT——发音为“jot”）的用户访问服务。我们将使用Keycloak创建APISIX将验证的有效JWT。

要做到这一点，我们需要使用我们的用户信息来设置Keycloak，但稍后会有更多信息。

这是一个非常简单的用例，但为构建单一登录和基于角色的访问控制（RBAC）提供了基础。

APISIX检查身份验证

我们将首先配置APISIX来检查用户是否已通过身份验证，并在用户未通过身份验证时重定向到登录屏幕。

APISIX支持插件的概念，可以处理所有相关的请求。在这种情况下，我们将使用openid-connect插件。

这个插件需要四条我们还没有的信息：

1. 存在此服务的领域
2. 向Keycloft注册的客户端ID
3. 与该客户端ID关联的密钥
4. Kong可以从Keycloak加载所需配置的URL

配置Keycloak

APISIX需要作为Keycloak客户端安全访问Keycloak。这是通过在Keycloak中创建客户端配置来完成的。

使用本文第一部分中的管理员用户名和密码使用Key斗篷管理UI，登录到管理控制台。

多租户技术

多租户是指应用程序的单个实例（或集群）支持多个客户。每个客户都被称为租户。

在多租户应用程序中，每个租户都认为自己是该应用程序的唯一客户。他们既看不到也无法访问其他租户、他们的帐户或数据。

多租户应用程序
在某些情况下，租户可以在其租赁中创建多个用户，如下所示：

一个租赁中有多个用户
存在更复杂的结构，现有用户可以被邀请进入另一个租赁，因此可能存在于多个租赁中。我们不会在本文中讨论这个案例。

创造Realm

Keycloak支持多租户。这意味着Keycloak的单个实例可以支持多个租户，并且，如上所示，每个租户可以有多个用户。

Keycloak在提到租赁时使用了“Realm ”一词。

在我们开始配置任何东西之前，我们需要为我们的服务创建一个Realm。

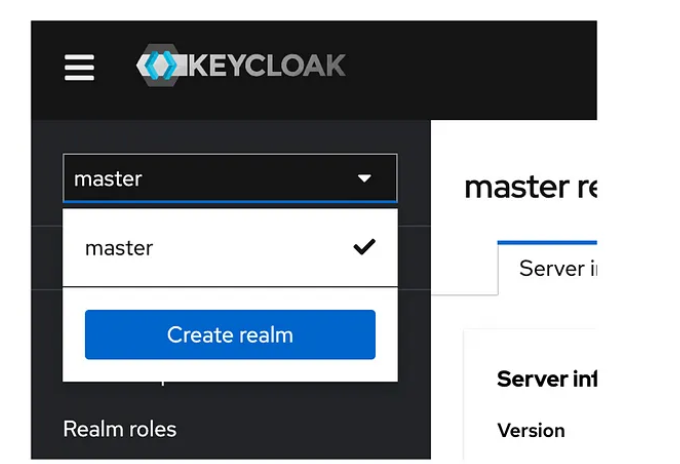

登录到管理UI，单击主领域下拉菜单，然后单击创建领域。

创建Realm

在出现的屏幕中，您只需要给Realm一个名称。让我们称之为“我们的Realm ”。确保Realm已启用，然后单击“创建”。

现在应该向您问候：

钥匙斗篷欢迎页面进入新境界
现在我们可以访问我们的新Realm，是时候开始配置它了。我们现在不会使用任何特定于OAuth的功能，而是专注于OIDC。

对于那些善于观察的人来说，是的，OIDC是建立在OAuth之上的，但Key斗篷将仅身份验证的应用程序配置为OIDC应用程序，而将需要授权的应用程序则配置为OAuth应用程序。

创建客户端

现在我们有了一个境界，我们需要在这个境界中创建一个客户端。Key斗篷客户端是将使用Key斗篷作为其OIDC提供程序（或IdP）的应用程序或服务。在我们的案例中，APISIX和我们的微服务都是Key斗篷的潜在客户，但在这个解决方案中，我们只将APISIX连接到Key斗篷，因此只需要一个客户。

在主菜单上，确保选择了“我们的世界王国”，然后单击“客户端”。

为了简洁起见，我不会向您展示如何做到这一点的所有屏幕截图，而是会告诉您整个过程。这也将使我能够帮助您了解我们正在做什么，而不是专注于我们是如何做的。

您将看到Key斗篷自动注册一组客户端，用于其自身的内部目的。我们可以忽略这些。

我们将通过点击创建客户端来创建我们自己的客户端。现在输入以下信息：

• 客户端类型【Client type】——OpenID Connect…这允许APISIX使用Keycapture作为基于OAuth的用户身份验证（OIDC）流的一部分。
• 客户端ID【Client ID】-apisix…这个命令告诉Keycapture如何识别这个客户端。它可以是任何东西。在这种情况下，我们只是将其命名为与我们的APISIX API网关相同
• 名字【Name】——apisix……对于我们的客户来说，这是一个很好的、可读的名字。

描述是可选的。

单击“下一步”。

现在有三种选择：

• 客户端身份验证【Client authentication】——打开……通过打开此选项，我们表示我们的客户端（APISIX）能够安全地保存其身份验证机密。
• 授权【Authorization】--关闭。。这意味着我们不会授权客户使用细粒度访问控制（即：我们只使用OIDC功能）。
• 身份验证流【Authentication flow】——仅限标准流和隐式流…我们将使用隐式流。

单击“下一步”。

在此页面上，我们配置了有关URL使用方式的约束：

• Root URL--https://apisix.<CUSTOM DOMAIN> … 设置它很有用，因为这意味着你不必一直键入根URL，并且可以将其他所有内容都保留为相对路径。
• Home URL --/worlds…这是“如果有疑问，请返回主页”URL。每当OAuth流失败、用户最终出现在不该出现的位置或注销后，都会使用它。
• Valid redirect URIs -/*…当应用程序请求时，这个列表告诉Keycapture它可以重定向到哪里。它旨在防止恶意行为者在您不知情的情况下插入自己的重定向。如果Key斗篷重定向到其他地方，它将拒绝该请求。
• Valid post logout redirect URIs -/*…与重定向URI一样，此列表告诉Keycapture在用户注销后可以重定向到哪里。
• Web origins -+…这告诉跨来源资源共享（CORS）客户可能来自哪里。输入+表示来自任何重定向URI位置。

单击“保存”。

保存后，您现在可以获得更多的配置选项！

由于这不是一个钥匙斗篷教程，我们将做足够的事情来让我们开始。

单击凭据选项卡。找到客户端机密，然后单击眼睛以揭示机密。你以后需要这个秘密。

著名的API

还有一条信息，我们需要从Keycapture，众所周知的API URL。

是客户端需要从IdP获得的大量信息，包括API端点、用于签署JWT的证书等。这些信息可通过称为.已知端点的标准端点获得。

要查找此端点的地址，请转到主菜单上的Realm settings选项。在“常规”选项卡上，滚动到底部以找到“端点”部分。

单击OpenID端点配置。出现的页面的URL就是您需要的URL。

您可以浏览页面以查看客户端可用的信息类型。

所以现在你应该有：

• The client ID (apisix)
• The client secret
• The .well-known URL



配置APISIX

有了所需的信息，我们现在可以安装APISIX的OIDC插件。我们在每一条我们想要保护的路线上都这样做。如果您遵循了我的APISIX安装文章，您将获得以下文件，我们将用粗体标记的行对其进行扩展（用您自己的值替换<>字段）：

apisix-hw-route.yml

apiVersion: apisix.apache.org/v2
kind: ApisixRoute
metadata:
  name: hellow-world-route
  namespace: default
spec:
  http:
  - name: hello-world
    match:
      hosts:
      - apisix.requillion-solutions.cloud
      paths:
      - /*
    backends:
    - serviceName: hello-world-1-svc
      servicePort: 80
      weight: 70
    - serviceName: hello-world-2-svc
      servicePort: 80
      weight: 30
    plugins:
    - name: proxy-rewrite
      enable: true
      config:
        uri: "/"
    - name: openid-connect
      enable: true
      config:
        client_id: apisix
        client_secret: <CLIENT SECRET>
        discovery: http://my-kc-service.kc:8080/realms/Our%20World/.well-known/openid-configuration
        scope: openid profile
        bearer_only: false
        realm: Our World
        introspection_endpoint_auth_method: client_secret_post
        redirect_uri: /redirect_url

您可以看到，我们只在文件的底部添加了openid连接插件。然后，我们启用并配置如下：

• client_id…这被设置为我们在设置Key斗篷客户端时使用的客户端id，apisix
• client_secret…这是为我们生成的客户端机密密钥斗篷
• 发现…这是我们较早发现的众所周知的端点，但您会注意到我们正在使用主机的内部DNS名称，而不是外部名称
• scope…这定义了我们所要求的范围，在这种情况下，我们必须包括openid才能使用OIDC，并添加了概要文件以获取有关用户的更多信息（即：用户名）
• bear_only…这是一个标志，当为false时，当用户未经身份验证时，返回302重定向到登录（true返回401）
• 领域…我们正在使用的领域（我们的世界）
• 内省endpoint_auth_method…定义APISIX将如何从Key斗篷中检索访问令牌（使用前面定义的客户端机密的POST）
• redirect_url…用户在经过身份验证后（即：登录后）将返回的位置——必须由Key斗篷客户端配置允许

当您的OIDC或OAuth配置出现问题时，很可能是重定向url的定义。在我们的案例中，我们重定向到https://apisix.<CUSTOM DOMAIN>/redirect_url，由于我们定义路由（/*）的方式，它将只提供我们的hello-word测试服务。由于我们现在已通过身份验证，它将按预期提供服务。

现在，我们将更改应用于现有路线（如果是新路线，则创建一个新路线）：

kubectl apply -f apisix-hw-route.yml


最终配置

还有一个配置更改必须进行。当返回加密的令牌时，NGINX代理模块在传递数据之前会耗尽容纳数据的空间。这可能导致NGINX网关返回500状态。

为了防止这种情况发生，我们需要修改代理设置。以root用户身份登录到gw服务器，然后通过添加粗体行来修改以下文件：

/etc/nginx/proxy_params

proxy_set_header Host $http_host;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_set_header X-Forwarded-Proto $scheme;
proxy_busy_buffers_size   32k;
proxy_buffers   4 32k;
proxy_buffer_size  16k;

使用以下内容测试配置并重新加载新设置：

nginx -t
systemctl restart nginx

测试配置

现在我们已经配置了Key斗篷和APISIX，现在我们可以测试设置了。

在浏览器中输入以下内容：

apisix.<CUSTOM DOMAIN>/worlds

而不是看Hello World 1！！响应，您现在将直接进入Keycloft登录屏幕。你无法通过这一点，因为你没有登录。你唯一的登录名是管理员用户，但他们属于主领域，无法登录我们的世界领域。

要解决此问题，请登录Key斗篷管理UI并转到我们的世界王国。从左侧的主菜单中选择“用户”。

1. 单击“添加用户”
2. 添加用户名（例如：Bob）
3. 单击电子邮件验证，使其打开（即：无需验证，因为我们尚未设置传出电子邮件）
4. 单击“创建”

此时，您将看到更多选项。选择凭据选项卡。

1. 单击“设置密码”
2. 输入密码并确认
3. 取消选中临时（除非您希望用户在登录后被迫更改它）
4. 单击“保存”

现在，刷新您的https://apisix.<CUSTOM DOMAIN>/worlds页面并使用您刚刚创建的用户登录。

登录后，您将看到Hello World 1！！（如果您正在使用我的测试服务）。如果你刷新，你将不会被要求登录。如果你刷新足够的次数，你将看到Hello World 2！！10次中有3次响应。

祝贺您，您已经使用APISIX和Keycloft获得了对服务的访问权限。如果你保护任何其他服务，你现在会意识到，如果它们在同一领域，你可以在所有服务中使用单一登录（SSO）。

那么发生了什么

在这个解决方案中，我们使用的是隐式流。当应用程序无法存储机密时，将使用此流。浏览器就是这样一个应用程序，这就是我们使用隐式流的原因。

流程如下：

Request: /worlds
Response: redirect (302) to /auth ? scope=xxx & state=xxx & client_id=xxx & response_type=xxx & redirect_uri
Request: .../auth ? (params)
Response: login page
Request: .../authenticate ? (params)
Response: redirect to (redirect_url) ? (params)
Request: (redirect_url) ? (params)
Response: redirect to /worlds setting session cookie
Request: /worlds with session cookie
Response: Hellow world response

第一个请求导致重定向，因为没有cookie。

重定向到Key斗篷/auth包含一些参数，这些参数定义了访问服务所需的身份验证，包括身份验证后要遵循的重定向URL。

/auth端点在/authenticate处返回一个登录页面。登录的结果是重定向回重定向URL。该重定向被APISIX拦截，并导致APISIX根据重定向中的参数从Keycloft获取令牌。

然后对令牌进行加密，并将其作为原始域的cookie添加回响应中。响应是重定向到原始/世界URL。

在重定向之后，浏览器现在发送会话cookie。这将由APISIX进行验证，然后将请求直接传递给服务。

如果您再次调用/worlds，会话cookie将被传递，您将立即收到响应。

如果您转到/注销，APISIX会截获请求，并使用会话cookie将您重定向到Keycloft上的/注销。在确认您要注销后，它会清除会话cookie并将您发送回/worlds。

由于此URL受到保护，您将立即返回登录页面！

总结

在这篇文章中，我们…

• 研究了使用OIDC保护我们服务的方法
• 讨论了从API网关返回302或401之间的区别
• 创建了一个密钥斗篷领域创建并配置了APISIX作为密钥斗篷客户端
• 从Keycloft获得我们需要的信息
• 修改了APISIX路由以保护我们的测试服务
• 更新了NGINX配置
• 已测试配置
• 看看发生了什么

如果你发现这篇文章感兴趣，请给我一个掌声，因为这有助于我确定人们认为什么是有用的，以及我未来应该写什么文章。如果您有任何建议，请在评论部分添加。
