什么是VLAN

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。
每个VLAN是一个广播域，VLAN内的主机间可以直接通信，而VLAN间则不能直接互通。这样，广播报文就被限制在一个VLAN内。

为什么需要VLAN

早期以太网是一种基于CSMA/CD（Carrier Sense Multiple Access/Collision Detection）的共享通讯介质的数据网络通讯技术。当主机数目较多时会导致冲突严重、广播泛滥、性能显著下降甚至造成网络不可用等问题。通过二层设备实现LAN互连虽然可以解决冲突严重的问题，但仍然不能隔离广播报文和提升网络质量。

在这种情况下出现了VLAN技术。这种技术可以把一个LAN划分成多个逻辑的VLAN，每个VLAN是一个广播域，VLAN内的主机间通信就和在一个LAN内一样，而VLAN间则不能直接互通，广播报文就被限制在一个VLAN内。如下图所示。

VLAN的作用

VLAN vs 子网

通过将IP地址的网络部分进一步划分为若干个子网，可以解决IP地址空间利用率低和两级IP地址不够灵活的问题。

与VLAN相类似的是，子网也可以隔离主机间的通信。属于不同VLAN的主机之间不能直接通信，属于不同的子网的主机之间也不能直接通信。但二者没有必然的对应关系。

VLAN vs 子网

VLAN Tag和VLAN ID

要使交换机能够分辨不同VLAN的报文，需要在报文中添加标识VLAN信息的字段。IEEE 802.1Q协议规定，在以太网数据帧中加入4个字节的VLAN标签（又称VLAN Tag，简称Tag），用以标识VLAN信息。

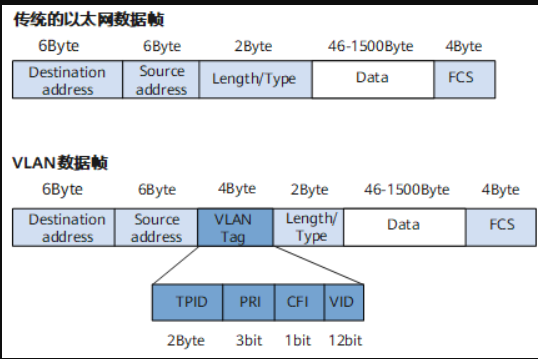

IEEE 802.1Q封装的VLAN数据帧格式

数据帧中的VID字段标识了该数据帧所属的VLAN，数据帧只能在其所属VLAN内进行传输。VID字段代表VLAN ID，VLAN ID取值范围是0～4095。由于0和4095为协议保留取值，所以VLAN ID的有效取值范围是1～4094。

交换机内部处理的数据帧都带有VLAN标签。而交换机连接的部分设备（如用户主机、服务器）只会收发不带VLAN tag的传统以太网数据帧。因此，要与这些设备交互，就需要交换机的接口能够识别传统以太网数据帧，并在收发时给帧添加、剥除VLAN标签。添加什么VLAN标签，由接口上的缺省VLAN（Port Default VLAN ID，PVID）决定。

VLAN的接口类型和VLAN标签的处理机制

现网中属于同一个VLAN的用户可能会被连接在不同的交换机上，且跨越交换机的VLAN可能不止一个，如果需要用户间的互通，就需要交换机间的接口能够同时识别和发送多个VLAN的数据帧。根据接口连接对象以及对收发数据帧处理的不同，当前有VLAN的多种接口类型，以适应不同的连接和组网。

不同厂商对VLAN接口类型的定义可能不同。对于华为设备来说，常见的VLAN接口类型有三种，包括：Access、Trunk和Hybrid。

VLAN的使用场景

VLAN的常见使用场景包括：VLAN间用户的二层隔离，VLAN间用户的三层互访。

VLAN间用户的二层隔离

如下图所示，某商务楼内有多家公司，为了降低成本，多家公司共用网络资源，各公司分别连接到一台二层交换机的不同接口，并通过统一的出口访问Internet。

基于接口的VLAN划分组网图

为了保证各公司业务的独立和安全，可将每个公司所连接的接口划分到不同的VLAN，实现公司间业务数据的完全隔离。可以认为每个公司拥有独立的“虚拟路由器”，每个VLAN就是一个“虚拟工作组”。

再比如，某公司有两个部门，分别分配了固定的IP网段。为加强员工间的学习与交流，员工的位置有时会相互调动，但公司希望各部门员工访问的网络资源的权限不变。

基于IP的VLAN划分组网图

为了保证部门内员工的位置调整后，访问网络资源的权限不变，可在公司的交换机Switch_1上配置基于IP子网划分VLAN。这样，服务器的不同网段就划分到不同的VLAN，访问服务器不同应用服务的数据流就会隔离，提高了安全性。

VLAN间用户的三层互访

如下图所示，某小型公司的两个部门分别通过二层交换机接入到一台三层交换机Switch_3，所属VLAN分别为VLAN2和VLAN3，部门1和部门2的用户互通时，需要经过三层交换机。

通过VLANIF实现VLAN间用户的三层互访

可在Switch_1和Switch_2上划分VLAN并将VLAN透传到Switch_3上，然后在Switch_3上为每个VLAN配置一个VLANIF接口，实现VLAN2和VLAN3间的路由。

VLAN的相关协议

云化场景下，VLAN存在的问题

随着网络技术的发展，云计算凭借其在系统利用率高、人力和管理成本低、灵活性和可扩展性强等方面表现出的优势，已经成为目前企业IT建设的新趋势。而服务器虚拟化作为云计算的核心技术之一，得到了越来越多的应用。

VLAN作为传统的网络隔离技术，在标准定义中VLAN的数量只有4096个，无法满足大型数据中心的租户间隔离需求。另外，VLAN的二层范围一般较小且固定，无法支持虚拟机大范围的动态迁移。

因此，RFC定义了VLAN扩展方案VXLAN（Virtual eXtensible Local Area Network，虚拟扩展局域网）。VXLAN采用MAC in UDP（User Datagram Protocol）封装方式，是NVO3（Network Virtualization over Layer 3）中的一种网络虚拟化技术。VXLAN完美地弥补了VLAN的上述不足，一方面通过VXLAN中的24比特VNI（VXLAN Network Identifier）字段，提供多达16M租户的标识能力，远大于VLAN的数量；另一方面，VXLAN本质上在两台交换机之间构建了一条穿越数据中心基础IP网络的虚拟隧道，将数据中心网络虚拟成一个巨型“二层交换机”，满足虚拟机大范围动态迁移的需求。
